الهندسة الدقيقة: كيف تقوم تقنية BIM ثلاثية الأبعاد بتحويل تصميم قوالب البناء

الملخص الأساسي :

• نقاط الضعف في الصناعة: غالبًا ما يفشل التصميم بمساعدة الكمبيوتر (CAD) التقليدي ثنائي الأبعاد في إثبات قابلية البناء الحقيقية للهياكل الهندسية المعقدة بشكل كامل، مما يؤدي إلى تعديلات متكررة في الموقع و'التجربة والخطأ'.

• الابتكار التكنولوجي: تتيح تقنية BIM ثلاثية الأبعاد للمهندسين إجراء التجميع المسبق الافتراضي 1:1 في الكمبيوتر، مما يضمن أن كل لوحة قياسية ومكونات غير منتظمة ونظام دعم يمكن أن تتلاءم بشكل مثالي (Katare et al., 2025).

• فحص التصادم: قبل التصنيع، يمكن لـ BIM تحديد التعارضات بدقة بين القوالب وشبكات التسليح الكثيفة، والأكمام المثبتة مسبقًا، والثقوب الكهربائية والميكانيكية، مما يزيل تمامًا تأخيرات إعادة العمل (Bitaraf et al., 2024).

• هدف عدم النفايات: من خلال التحسين الدقيق للمواد والتخطيط الخوارزمي، يمكن للمقاولين زيادة معدل دوران الألواح إلى الحد الأقصى، وتقليل التكاليف الخفية، وتحقيق بناء مستدام حقيقي (محمد وآخرون، 2022).

بحلول نهاية عام 2025، أصبحت السرعة والدقة والتنسيق بين الإدارات هي المتطلبات الإلزامية الأساسية لتشييد المباني الشاهقة ومشاريع الجسور ومعارض الأنابيب تحت الأرض والهياكل الخرسانية المعقدة. عادةً لا تتمكن رسومات CAD التقليدية ثنائية الأبعاد من التقاط قابلية البناء الكاملة. إن وجود خط بسيط على الرسم، بمجرد تحويله إلى جدار أو رصيف جسر أو زاوية أو غلاف مثبت مسبقًا أو سطح منحني على الموقع، يعد كل ملليمتر من الخطأ أمرًا بالغ الأهمية.

ولذلك، ظهرت نمذجة معلومات البناء (BIM) بسرعة وأصبحت 'العقل' لمشاريع البناء الحديثة. تُعرّف المنظمة الدولية للمعايير (ISO) BIM بأنه نظام إدارة معلومات منظم لأصول البناء، يغطي دورة الحياة بأكملها بدءًا من التصميم والبناء وحتى التشغيل (المنظمة الدولية للمعايير، 2018).

بالنسبة لشركة Ingkol Metal، وهي علامة تجارية دولية أنشأت قدرات تصنيعية وهندسية في الصين وتتوسع الآن عالميًا - فإن 3D BIM ليس مجرد برنامج تصور. إنه مبدأ تصميم صارم: قبل قطع المواد الفولاذية أو الألومنيوم وتعبئتها ونقلها وتركيبها، يتم تحويل الرسومات المعمارية والإنشائية إلى نظام قالب رقمي قابل للبناء بالكامل.



قل وداعًا لـ 'التجربة والخطأ' في موقع البناء: التجميع المسبق الافتراضي

في هندسة القوالب التقليدية، غالبًا لا يتم الكشف عن العديد من المشكلات حتى وصول المواد إلى الموقع. قد تكون اللوحة أطول قليلاً، أو قد تتطلب الزاوية تعديلات قطع غير متوقعة، أو قد يكون هناك تعارض في أبعاد أسفل العارضة، وجانب العمود، والفتحات المحجوزة. تتمثل الاستجابة الشائعة في إجراء عمليات القطع أو اللحام أو الحفر أو التعديلات اليدوية بشكل عاجل في الموقع. وهذا لا يستهلك قدرًا كبيرًا من العمالة فحسب، بل يؤخر الجدول الزمني للمشروع، ولكنه يؤدي أيضًا إلى إتلاف مواد القالب القابلة لإعادة الاستخدام ويضعف التحكم في جودة تشكيل الخرسانة.

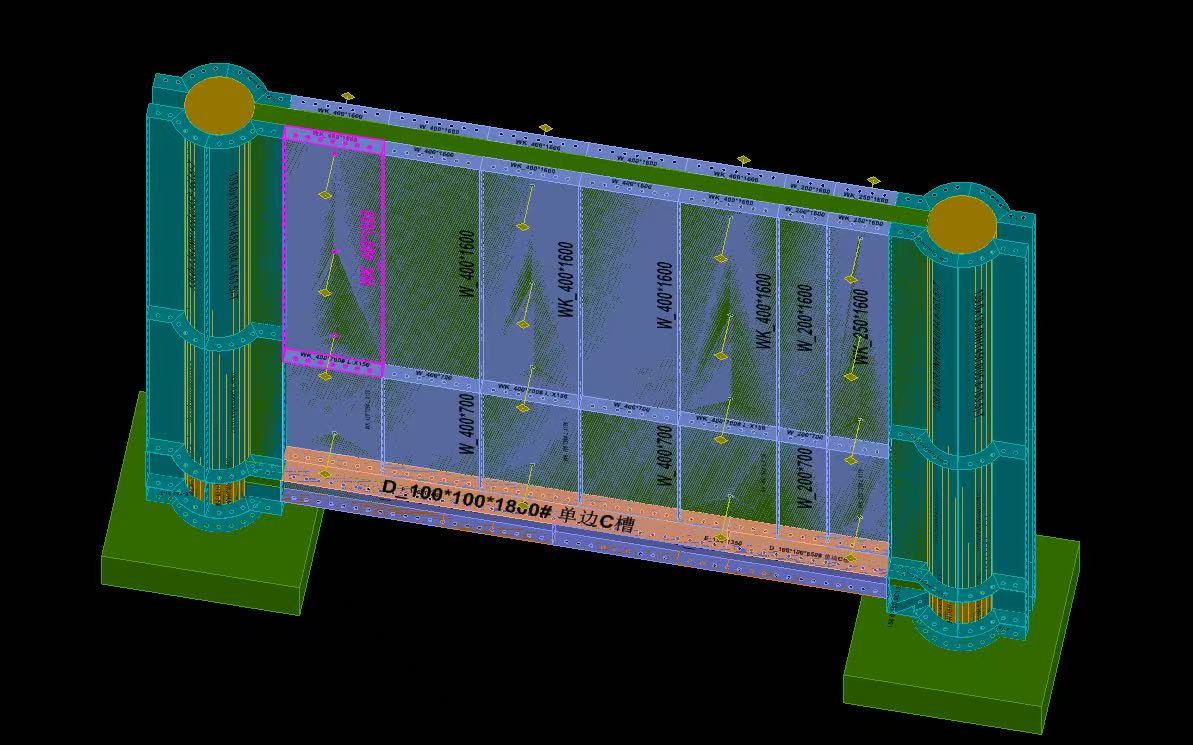

لقد أدى تصميم القالب المعتمد على 3D BIM إلى تحويل سير العمل هذا بالكامل. لم يعد مهندسو شركة Ingkol Metal يستخدمون موقع البناء كأول أرض اختبار. وبدلاً من ذلك، يقومون ببناء نظام القالب بالكامل بدقة وبطريقة كاملة الحجم 1:1 داخل الكمبيوتر. تسمى هذه العملية 'التجميع المسبق الافتراضي': قبل الدخول في الإنتاج، سيتم إنشاء كل لوحة قياسية، ومكون مخصص غير قياسي، ومكون زاوية، وموضع قضيب الشد، وقوس الدعم، وتفاصيل الاتصال بنموذج ثلاثي الأبعاد. قيمته الأساسية واضحة جدًا: إذا لم يكن من الممكن تجميع القالب منطقيًا في النموذج الرقمي، فلا ينبغي إرساله أبدًا إلى ورشة التصنيع (Katare et al., 2025)



كشف الاصطدام والتحديات في الهياكل الهندسية المعقدة

واحدة من أهم مزايا BIM هي 'كشف الاصطدام'. في البناء الفعلي، لا يتم عزل القوالب. يجب أن تمر وتتعاون مع قفص التسليح والأجزاء المدمجة ومحطة المياه وفتحات MEP (الميكانيكية والكهربائية والسباكة) ومفاصل البناء ومنصات التشغيل وأنظمة الدعم المؤقتة. عندما تتم مراجعة هذه العناصر بشكل منفصل على رسومات ثنائية الأبعاد، يتم التغاضي بسهولة عن التعارضات.

بمساعدة BIM، يمكن لمهندسي Ingkol دمج جميع معلومات المشروع في بيئة منسقة ثلاثية الأبعاد، وتحديد الصراعات بدقة في مرحلة الرسم (Bitaraf et al., 2024). إذا تداخل برغي الشد مع شبكة فولاذية كثيفة، أو تداخلت اللوحة المشطوفة مع الغلاف المحجوز، أو لا يمكن إزالة لوحة الحائط المنحنية بسلاسة بسبب العوائق من الهياكل المجاورة، فيمكن تصحيح كل هذه المشكلات قبل التصنيع.

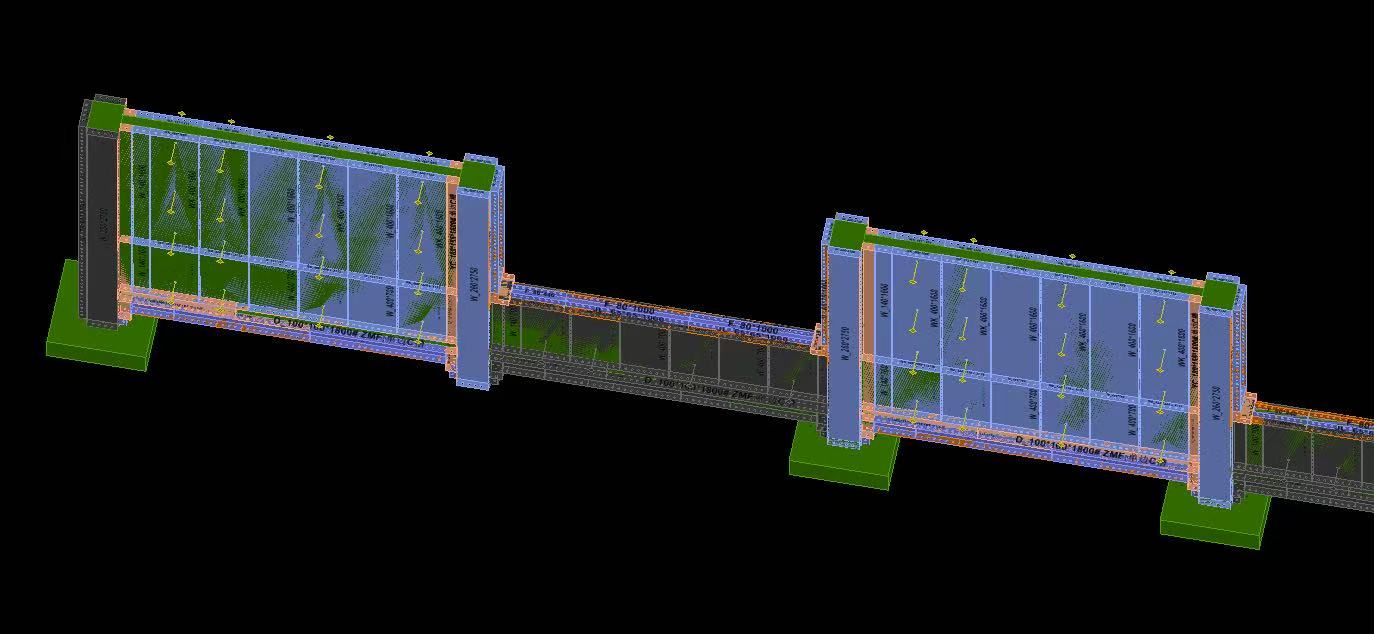

هذه القدرة ذات قيمة خاصة عند التعامل مع الهياكل الهندسية المعقدة. غالبًا ما يصعب تفسير أرصفة الجسور والجدران المنحنية والأعمدة ذات المقطع العرضي المتغير ومقاطع الأنفاق وهياكل الطابق السفلي غير المنتظمة بدقة من خلال رسومات المخططات فقط. تسمح النماذج ثلاثية الأبعاد للمهندسين والمقاولين وفرق الإدارة في الموقع بتدوير القسم وتكبيره ومراجعة منطق التثبيت والإزالة لقوالب صب الخرسانة من أي زاوية. لا يؤدي هذا إلى الحصول على مجموعة أفضل من الرسومات فحسب، بل يؤدي أيضًا إلى إنشاء خطة بناء خالية من العيوب.



تحسين المواد: نحو بناء خالٍ من النفايات

بدأت مراقبة تكلفة مشروع القوالب قبل فترة طويلة من الشراء. إن نظام صب الخرسانة الأكثر تكلفة ليس بالضرورة هو النظام الذي يتمتع بأعلى سعر للوحدة؛ بل هو النوع الذي يتميز بمعدل دوران منخفض، ومكونات غير قياسية مفرطة، وكفاءة تعبئة منخفضة، وكمية كبيرة من التعديلات في الموقع. تساعد BIM، من خلال الحساب الدقيق للكمية الهندسية وتحسين تخطيط اللوحة، المهندسين على تقليل هذه التكاليف الخفية بشكل كبير (Alathamneh et al., 2024).

وبالمثل، تدعم العملية الرقمية أيضًا استراتيجية البناء ''صفر نفايات''. من خلال الموازنة البارعة بين نسبة الألواح القياسية والألواح غير القياسية في نموذج التصميم، يمكن للمهندسين تقليل القطع المخصص غير الضروري وزيادة معدل إعادة استخدام القوالب في عمليات صب متعددة (محمد وآخرون، 2022). بالنسبة للقوالب المعدنية، هذا مهم بشكل خاص. تعتبر القوالب الفولاذية وقوالب الألمنيوم من الأصول المعمرة، وليست عناصر يمكن التخلص منها. عندما يتم تحسين التخطيط والترتيب في المرحلة الرقمية، يمكن للمقاولين إعادة استخدام الألواح بشكل متكرر، وتقليل هدر المواد، وتحسين تخطيط التخزين، وتوسيع القيمة التجارية لكل لوحة بشكل لا نهائي طوال دورة المشروع بأكملها.



خاتمة

لا تنظر شركة Ingkol Metal مطلقًا إلى القوالب على أنها ألواح فولاذية أو ألومنيوم معزولة. تعد حزمة القوالب الحديثة حلاً منهجيًا مدفوعًا بالهندسة الرقمية والتصنيع الدقيق والتطبيق العملي الممتاز في الموقع. تعمل تقنية 3D BIM على ربط هذه العناصر بسلاسة في سير العمل: فهم الهيكل، ومحاكاة التجميع، واكتشاف التعارضات، وتحسين المواد، وتقديم نظام قالب يناسب تمامًا عند استخدامه لأول مرة.

نظرًا لأن المقاولين العالميين يواجهون جداول زمنية أكثر إلحاحًا للمشاريع، وارتفاع التكاليف، وتوقعات الجودة الأكثر صرامة، فقد أصبح تصميم القالب الرقمي ميزة تنافسية لا غنى عنها. سواء كان مشروعك عبارة عن أنبوب أساسي شاهق الارتفاع، أو رصيف جسر كبير، أو سطح خرساني منحني، أو بنية تحتية واسعة، فإن سير عمل BIM الصحيح يمكن أن يبسط التعقيد إلى الوضوح.

نحن ندعو بشدة جميع المقاولين والشركات الهندسية لإرسال رسومات المشروع الخاص بك إلى شركة Ingkol Metal عبر ingkolmetal.com لتلقي تقييم مجاني لحلول القوالب ثلاثية الأبعاد. لن يكون ما تتلقاه مجرد عرض أسعار، بل معاينة رقمية بانورامية لكيفية تصميم نظام القالب الخاص بك وتجميعه وإعادة استخدامه وتحسينه قبل وصول المواد إلى الموقع!



مراجع

العثامنة، س.، كولينز، دبليو، وأزهر، س. (2024). الإقلاع الكمي القائم على BIM: الوضع الحالي والفرص المستقبلية. الأتمتة في البناء، 165، 105549. https://doi.org/10.1016/j.autcon.2024.105549

بيتاراف، آي.، سالمبور، أ.، علمي، ب.، وشيرزادي جافيد، أ.أ (2024). تحسين الطريقة القائمة على نمذجة معلومات البناء لتحديد أولويات الكشف عن التصادم في مرحلة تصميم تشييد المبنى. المباني، 14(11)، 3611. https://doi.org/10.3390/buildings14113611

المنظمة الدولية للتوحيد القياسي. (2018). ISO 19650-1:2018: تنظيم ورقمنة المعلومات المتعلقة بالمباني وأعمال الهندسة المدنية، بما في ذلك نمذجة معلومات البناء (BIM). https://www.iso.org/standard/68078.html

Katare, V., Sidharth, S., Gowtham, VE, Kurian, TM, Kannan, S., Narapogu, S., & Tikate, H. (2025). مكن BIM إدارة قوالب البناء للمباني الشاهقة. في التقدم في إدارة البناء (ص 303-319). سبرينغر.

محمد، م.، شفيق، ن.، المخلافي، أ.أ، الفقيه، أ.، زواوي، ن.ع، ومحمد، أ.م (2022). التأثيرات المفيدة لـ 3D BIM لمنع النفايات خلال مرحلة التخطيط والتصميم لاستراتيجيات البناء والحد من النفايات. الاستدامة, 14(6), 3410.
